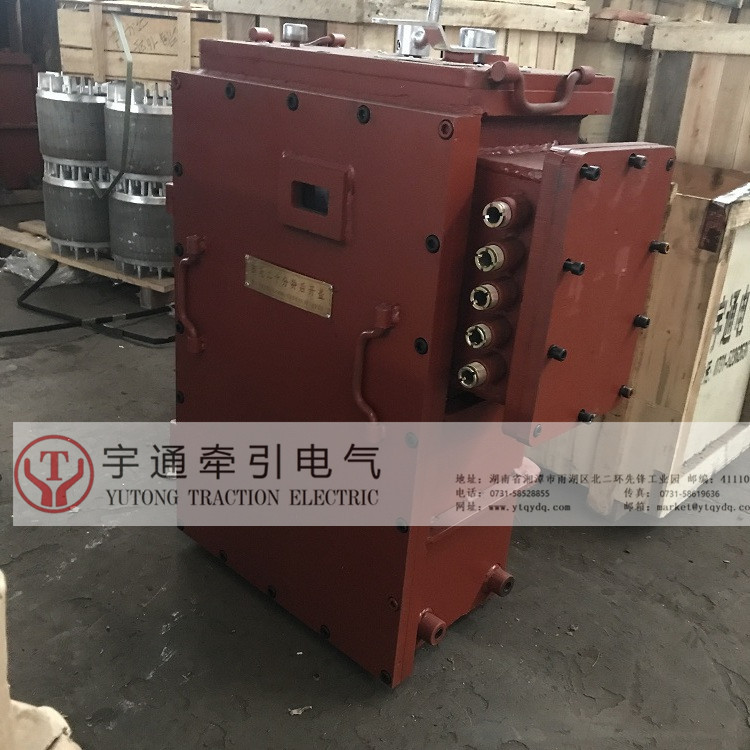

5吨蓄电池电机车配件IGBT斩波司控器

湖南宇通牵引电气设备有限公司为您提供5吨蓄电池电机车配件隔爆型IGBT斩波调速器，斩波司控器。



1、IGBT斩波调速主要工作原理：

在电源与电机之间接入一个IGBT斩波司控器，司控器内IGBT像时通时断的高速开关，通过改变其导通和关断时间的长短，来改变电机端电压值，以达到调速的目的。

2、斩波司控器概述：

2.1、产品型号、名称

产品型号：ZBT-130/48

产品名称：矿用隔爆型斩波司机控制器（以下简称司控器）

防爆标志：ExdⅠ

2.2、产品型号含义（根据MT/T 154.2-1996《煤矿用电器设备产品型号编制方法和管理办法》）

Z  B  T -  130 /  48

Z为斩波、B为隔爆型、T为调速器、额定电流：130、最大额定电压:48V

2.3、技术数据

2.3.1司控开关：

a额定电压：5吨：DC90V；

b额定电流：2×150A；；

2.3.2IGBT直流斩波器：

a额定电压：5吨：DC90V；

b额定电流：2×150A(小时工作制)；

c调压比：5％～95％；

d工作频率：800HZ～2KHZ。

2.3.3给定电压：0～3.8V。

2.3.4主、付司控器互锁。

2.3.5辅助电源：

a额定输入电压：2.5吨：DC48V；

b额定输出电压：DC24V±5％

c额定输出电流：1A

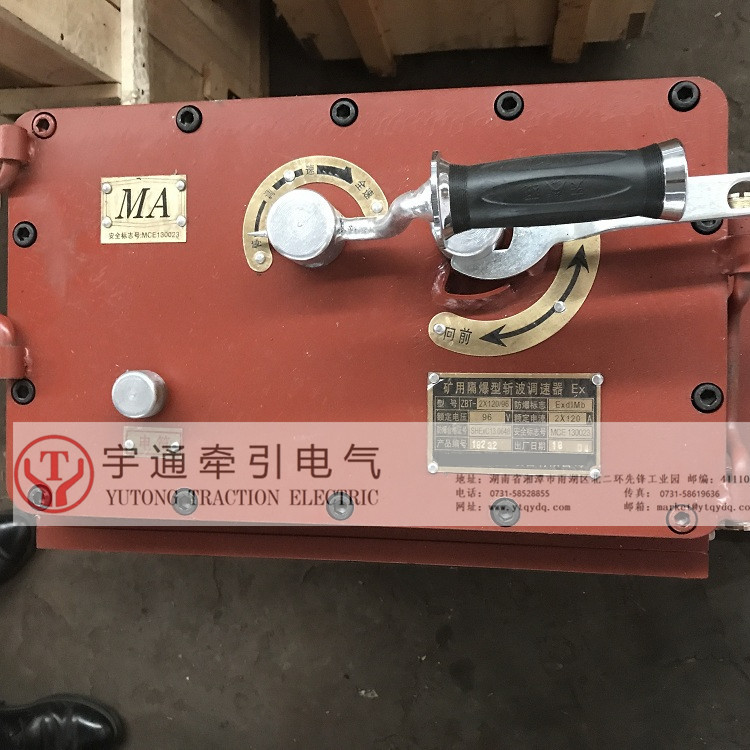

2.3.6手柄位置数(包括“0”位)：主手柄2个，反向手柄3个。

2.4、外形安装尺寸及重量

2.4.1外形及安装尺寸：见司控器结构示意图

2.4.2重量：170kg

2.5、产品执行标准

行业标准: JB/T8666-1997《工矿电机车用司机控制器》

企业标准：QB/SL QKTB 002-2006《矿用隔爆型斩波司机控制器》

3、产品的主要用途和适用范围

3.1主要用途

ZBT-2×150/192矿用隔爆型斩波司机控制器适用于额定电压在直流90V~192V的蓄电池式井下防爆特殊型电机车上，作为控制机车前进、后退、起动、调速及运行之用。

3.2适用条件和范围

a海拔不超过1200m；

b周围空气温度-25℃到+40℃；

c最湿月月平均最大相对湿度不大于95%（同月月平均最低温度不大于+25℃）；

d相对于正常位置的倾斜不大于10°；

e相应于机车的垂向、横向和纵向具有频率f为1至50Hz的正弦振动，其振幅不大于A，A为：

A= 25/f2(mm) ,当f为1至10Hz时；

A= 250/f2(mm)， 当f为10至50Hz时；

f相应于机车的纵向，具有加速度不大于30m/S2的冲击；

g可用于有爆炸性瓦斯（甲烷）混合物矿井及窄轨蓄电池式矿用电机车。；

h矿井巷道煤尘限制在《煤矿安全生产试行规程》许可的范围内。
